Hvad er et dobbeltspindel-bearbejdningscenter, og er det det rigtige for din butik?

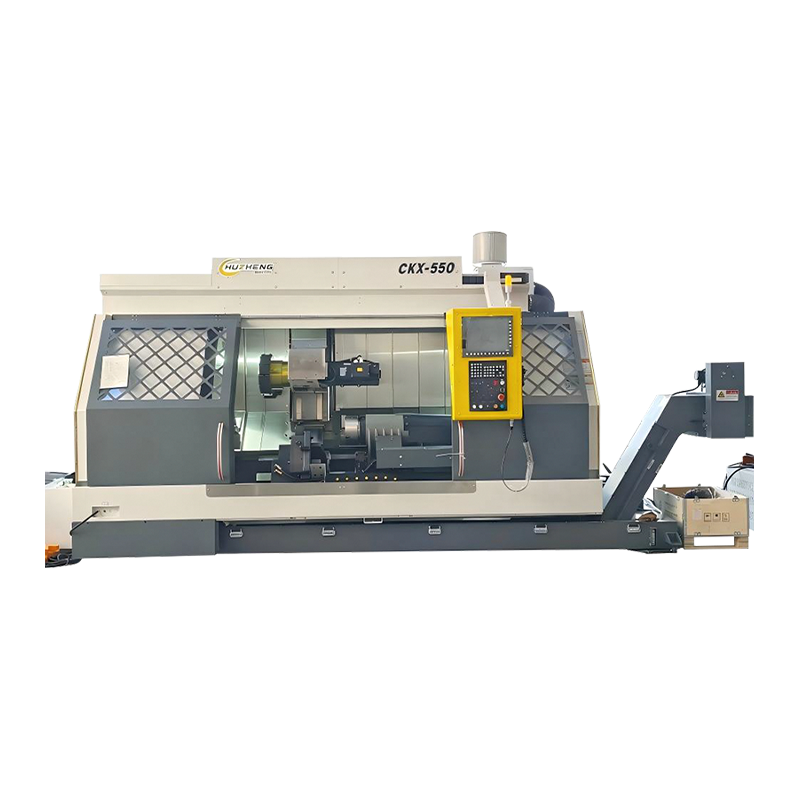

Hvad er et dobbeltspindel bearbejdningscenter?

Et dobbeltspindlet bearbejdningscenter er et CNC-værktøj udstyret med to uafhængige spindler - hver i stand til at holde og rotere et skæreværktøj - monteret på en enkelt maskinplatform. I modsætning til et standard enkelt-spindlet bearbejdningscenter, hvor en spindel udfører alle skæreoperationer sekventielt, tillader et dobbeltspindel-bearbejdningscenter, at to emner kan bearbejdes samtidigt, eller gør det muligt at bearbejde et enkelt emne fra to sider eller med to forskellige værktøjer på samme tid, afhængigt af maskinens konfiguration.

Konceptet er ligetil: Hvis én spindel producerer én del pr. cyklus, kan to spindler, der kører parallelt, producere to dele på samme tid – hvilket effektivt fordobler gennemløbet uden at fordoble gulvplads, operatører eller maskinfodaftryk proportionalt. I praksis afhænger den faktiske produktivitetsgevinst af emnegeometrien, i hvilken grad begge spindler kan køre samtidigt, og hvor godt maskinen er integreret i produktionscellen. Men i store mængder applikationer med egnede delfamilier er dobbeltspindlede CNC-bearbejdningscentre et af de mest kraftfulde værktøjer til rådighed til at reducere cyklustiden og omkostningerne pr. del.

Dobbeltspindelmaskiner fås i flere konfigurationer - lodrette og vandrette orienteringer, faste og uafhængigt bevægelige spindelarrangementer og med varierende niveauer af aksesynkronisering mellem de to spindler. Hver konfiguration er egnet til forskellige deletyper og produktionsscenarier, hvorfor det er vigtigt at forstå mulighederne i dybden, før der træffes en købsbeslutning.

Sådan fungerer et Twin Spindle Machining Center

På maskinniveau, en dobbelt-spindlet bearbejdningscenter opererer efter de samme grundlæggende CNC-principper som ethvert standardbearbejdningscenter - servodrevne lineære akser, en værktøjsskifter, kølevæskesystem og en CNC-controller - men med den ekstra kompleksitet at styre to spindler og deres tilhørende arbejdshold, værktøj og bevægelsesbaner samtidigt. CNC-controlleren skal koordinere begge spindelhoveders bevægelser i forhold til deres respektive emner og sikre, at de to bearbejdningsoperationer ikke forstyrrer hinanden fysisk eller dynamisk.

Synkroniseret vs. uafhængig spindeldrift

I synkroniseret drift udfører begge spindler identiske værktøjsbaner på identiske emner på samme tid - ét NC-program styrer begge spindler som spejlbillede eller direkte kopi. Dette er den mest almindelige driftstilstand til produktion af store mængder af identiske dele, såsom bilkomponenter, hydrauliske ventilhuse eller pumpehuse. Cyklustiden pr. del er i det væsentlige den samme som en enkelt-spindlet maskine, men output fordobles, fordi to dele afsluttes pr. cyklus.

I uafhængig tilstand har hver spindel sin egen værktøjsbane og kan udføre helt forskellige operationer samtidigt. Dette er nyttigt ved bearbejdning af en del, der kræver forskellige opsætninger - f.eks. udfører spindel 1 grovfræsning, mens spindel 2 udfører færdigboring på det tidligere skrubbede emne - hvilket effektivt tillader maskinen at fungere som to maskiner i et kabinet. Uafhængig drift kræver en controller, der er i stand til at køre to fuldstændigt separate NC-programmer samtidigt, en funktion tilgængelig på moderne avancerede CNC-systemer såsom Fanuc, Siemens og Mitsubishi multi-kanal controllere.

Spindelhovedarrangementer

Det fysiske arrangement af de to spindler varierer betydeligt mellem maskindesign. I konfigurationer med to spindler med fast pitch er begge spindler monteret i en fast afstand fra hinanden på det samme spindelhovedstøbning, der deler alle aksebevægelser. Dette er det enkleste og mest stive design, ideelt til familier af dele med ensartet funktionsafstand. Design med variabel stigning gør det muligt at justere afstanden mellem de to spindler - enten manuelt eller under CNC-styring - for at tage højde for forskellige deleafstande og armaturer. Nogle avancerede CNC-bearbejdningscentre med dobbelt spindel monterer hver spindel på fuldstændig uafhængige akser, hvilket giver hver spindel sin egen X-, Y- og Z-vandring og muliggør helt forskellige operationer på dele, der er placeret hvor som helst inden for deres respektive arbejdskonvolutter.

Dobbelt-spindel lodrette vs. vandrette bearbejdningscentre

Ligesom enkelt-spindlede bearbejdningscentre kommer i lodrette (VMC) og horisontale (HMC) konfigurationer, er dobbeltspindlede maskiner tilgængelige i begge retninger - og valget mellem dem har de samme implikationer, som det gør for enkelt-spindlede maskiner, forstærket af den ekstra kompleksitet af to spindler.

Vertikale bearbejdningscentre med dobbelt spindel

I et lodret bearbejdningscenter med to spindler peger begge spindler nedad, og emnerne er fastgjort på et vandret bord nedenfor. Denne konfiguration er intuitiv for operatører, der er fortrolige med konventionelle VMC'er og er velegnet til flade eller prismatiske dele, der kun behøver bearbejdning fra oversiden. De to spindler er typisk arrangeret side om side langs X-aksen, og arrangementet med fast stigning er mest almindeligt. Spånevakuering er mindre gunstig end i vandrette konfigurationer, fordi spåner falder ned på emnet og armaturet, hvilket kræver mere opmærksomhed på kølevæskeretningen og armaturets design for at forhindre spånpakning i kritiske områder.

Vandrette bearbejdningscentre med dobbelt spindel

Et vandret bearbejdningscenter med dobbelt spindel placerer begge spindler vandret og peger på emner monteret på lodrette palleflader. Horisontal orientering har en naturlig spånfaldsfordel - tyngdekraften trækker spåner væk fra skærezonen og ned i spåntransportøren - hvilket er særligt vigtigt i højvolumenproduktion, hvor cyklustider er korte, og spånhåndtering direkte påvirker overfladekvaliteten og værktøjets levetid. Horisontale dobbeltspindlede maskiner er den dominerende konfiguration inden for bearbejdning af motordrevne motorer, hvor motorblokke, topstykker, transmissionshuse og lignende komponenter produceres i ekstremt store volumener med snævre tolerancer.

Reelle produktivitetsgevinster: Hvad du faktisk får

Den teoretiske fordobling af output fra et bearbejdningscenter med to spindler lyder overbevisende, men den virkelige produktivitetsgevinst afhænger i høj grad af, hvordan maskinen anvendes, programmeres og integreres. Her er en ærlig opdeling af, hvor gevinsterne kommer fra, og hvor begrænsningerne er.

Cyklustid og gennemløb

Når begge spindler kører fuldt synkroniseret på identiske dele, er den produktive skæretid identisk med en enkelt-spindlet maskine. Forstærkningen er udelukkende i gennemløb - to dele afsluttes pr. cyklus i stedet for én, så antallet af producerede dele pr. skift fordobles, mens maskinens køretid forbliver den samme. For en del med en cyklustid på 4 minutter, producerer en enkelt-spindlet maskine 15 dele i timen. Den samme cyklus på en dobbeltspindlet maskine producerer 30 dele i timen fra samme gulvplads og med samme operatøropmærksomhed.

Reduktion af ikke-produktiv tid

Ud over rå cyklustid reducerer dual-spindle bearbejdningscentre andelen af ikke-produktiv tid - opsætning, lastning, aflæsning, sondering - i forhold til antallet af producerede dele. Indlæsning af to emner i en dobbelt-fixtur tager kun marginalt længere tid end indlæsning af et, så læssetiden pr. del er omtrent halveret. Værktøjsændringer, sonderingscyklusser og palleændringer afskrives på samme måde over to dele i stedet for én, hvilket forbedrer den overordnede udstyrseffektivitet (OEE) betydeligt i miljøer med høj blanding, medium til høj volumen.

Hvor gevinsterne er begrænsede

Ikke alle operationer gavner lige meget. Hvis den ene spindel afslutter sin operation betydeligt hurtigere end den anden - på grund af forskellige skæredybder, funktionskompleksitet eller værktøjsbanelængde - står den hurtigere spindel inaktiv og venter på, at den anden er færdig, før cyklussen kan afsluttes, og dele kan aflæsses. Dette problem med "ubalanceret cyklus" reducerer den effektive gennemløbsforstærkning under de teoretiske 2x. At opnå afbalancerede cyklusser kræver omhyggelig procesplanlægning, nogle gange omfordeling af funktioner mellem de to spindler eller justering af skæreparametre for at udligne cyklustider. For dele med meget asymmetriske egenskabsfordelinger kan fordelen ved dobbeltspindelbearbejdning være begrænset, medmindre maskinen understøtter fuldstændig uafhængig drift.

Industrier og applikationer, hvor dobbeltspindelmaskiner Excel

Dual-spindle bearbejdningscentre er ikke en universel løsning - de leverer den største værdi i specifikke produktionsscenarier. Her er de brancher og deletyper, hvor de konsekvent viser et stærkt investeringsafkast:

• Komponenter til drivaggregater til biler: Motorblokke, cylinderhoveder, krumtapaksellejehætter, plejlstænger, transmissionshuse og differentialekasser er alle højvolumen, geometrisk konsistente dele, der er ideelle til synkroniseret dobbeltspindlet behandling. Større Tier 1-leverandører og OEM-bearbejdningslinjer er stærkt afhængige af dobbeltspindlede horisontale bearbejdningscentre til disse komponenter.
• Hydraulik og pneumatik: Ventilhuse, manifoldblokke, cylinderendedæksler og pumpehuse er typisk prismatiske dele bearbejdet i mellemstore til høje volumener med ensartede geometrier - et perfekt match til dobbeltspindlede VMC'er med palleautomatisering.
• Komponenter til medicinsk udstyr: Ortopædiske implantatkomponenter, kirurgiske instrumentkroppe og implanterbare enhedshuse er ofte små præcisionsdele fremstillet i moderate volumener af titanium eller rustfrit stål. Dobbeltspindelbearbejdning reducerer omkostningerne pr. del betydeligt i disse højværdi, omkostningsfølsomme applikationer.
• Strukturelle komponenter til rumfart: Beslag, fittings, ribber og fastgørelseskomponenter fremstillet i aluminium eller titanium drager fordel af dobbelt-spindler, når de årlige mængder er tilstrækkelige til at retfærdiggøre dedikeret fastgørelse for begge spindler.
• Forbrugerelektronik kabinetter: Aluminiumshuse, køleplader og strukturelle rammer til elektronikprodukter produceres i meget store volumener med ensartet geometri, hvilket gør dem velegnede til dobbeltspindlede VMC'er integreret i automatiserede produktionslinjer.
• Generel kontraktbearbejdning: Jobbutikker, der producerer tilbagevendende ordrer af samme delfamilie, drager fordel af dobbeltspindlede maskiner, når en kernegruppe af dele kan køres konsekvent nok til at retfærdiggøre den investering, der kræves for to-up produktion.

Nøglespecifikationer, der skal sammenlignes ved evaluering af dobbeltspindle bearbejdningscentre

Når du sammenligner dobbeltspindlede CNC-bearbejdningscentre fra forskellige producenter, definerer et standardsæt af specifikationer ydeevne, kapacitet og egnethed til din applikation. Her er hvad hver specifikation betyder i praktiske termer:

Værktøjs- og fikseringsovervejelser ved to-spindlet bearbejdning

Værktøjs- og fastgørelseskravene til et dobbeltspindlet bearbejdningscenter er mere involveret end for en enkeltspindlet maskine, og at undervurdere denne investering er en almindelig fejl, der forsinker tilbagebetalingen på selve maskinen.

Matchende værktøjssæt

Når du kører i synkroniseret tilstand, udfører begge spindler de samme værktøjsbaner med de samme værktøjer. For at opnå dimensionel sammenhæng mellem de to dele skal skæreværktøjerne i hver spindel matches - samme skærkvaliteter, samme værktøjsgeometri, samme udløbstolerance og ideelt set samme værktøjslevetid. Et slidt værktøj i spindel 1 og et nyt værktøj i spindel 2 vil producere dele med forskellige overfladefinisher og dimensionelle resultater. Disciplineret værktøjsstyring, herunder udskiftning af parret værktøj og ensartet brug af forudindstillede, er afgørende for at opretholde delens kvalitet i produktionen med to spindler.

Dobbelt armatur og palledesign

At køre to dele samtidigt kræver to sæt arbejdshold - enten to uafhængige armaturer på en enkelt palle eller to separate paller lastet i et palleskiftersystem. Armaturets design skal præcist placere hvert emne i den korrekte afstand for at matche spindelstigningen, holde delene stift mod skærekræfter fra begge spindler samtidigt og tillade nem, gentagelig læsning og aflæsning. Modulære armaturer fra leverandører som Schunk, Lang, Vischer & Bolli eller Jergens er almindeligt anvendte, fordi de tillader hurtig tilpasning til forskellige delfamilier uden at bygge dedikerede armaturer fra bunden til ethvert job.

Delte vs. uafhængige værktøjsmagasiner

Nogle bearbejdningscentre med to spindler deler et enkelt værktøjsmagasin mellem begge spindler, hvor værktøjsveksleren er ansvarlig for at føre værktøjer til den korrekte spindel. Dette forenkler magasinets hardware, men kan skabe flaskehalse under værktøjsskift, hvis begge spindler skal skifte værktøj samtidigt. Maskiner med uafhængige magasiner - et for hver spindel - eliminerer denne begrænsning og tillader fuldstændig asynkrone værktøjsskift, hvilket er særligt vigtigt i uafhængig driftstilstand, hvor de to spindler kan være på forskellige punkter i deres respektive programmer.

Omkostningsanalyse: Er et dobbeltspindel-bearbejdningscenter investeringen værd?

Et dobbeltspindlet CNC-bearbejdningscenter koster typisk 30-70 % mere end en sammenlignelig enkeltspindlet maskine, afhængigt af konfiguration, spindeluafhængighed og automatiseringsintegration. Begrundelsen for den præmie skal baseres på en realistisk analyse af dine produktionskrav, ikke kun den teoretiske gennemstrømningsmultiplikator.

• Lydstyrketærskel: Inventarinvesteringen, programmeringstiden og procesteknik, der kræves for at køre dele to op, betaler sig kun over et vist årligt volumen. Som en grov retningslinje genererer dele, der kører færre end 500-1.000 styk om året, muligvis ikke nok besparelser til at retfærdiggøre den yderligere kompleksitet. Højvolumendele, der kører titusindvis af stykker om året, er stærke kandidater.
• Gulvpladsbesparelse: En enkelt dobbeltspindlet maskine, der producerer 30 dele i timen, optager langt mindre gulvplads end to enkeltspindlede maskiner, der producerer det samme output. I anlæg, hvor gulvpladsen er en begrænsning, kan dette alene retfærdiggøre investeringen.
• Reduktion af arbejdskraft: Én operatør kan styre en dobbeltspindlet maskine i stedet for at overvåge to separate maskiner, hvilket direkte reducerer arbejdsomkostningerne pr. del og frigør operatørerne til aktiviteter med værditilvækst.
• Energieffektivitet: At køre en dobbeltspindlet maskine bruger mindre samlet energi end to enkeltspindlede maskiner ved tilsvarende effekt, fordi spindelstart, kølevæskepumper, spåntransportører og styresystemer er fælles.
• Tilbagebetalingsperiode: For velafstemte applikationer er tilbagebetalingsperioder på 18-36 måneder realistiske, når maskinen kører to eller tre skift om dagen. Dårlig maskindelmatch, lav udnyttelse eller hyppige jobskift kan presse tilbagebetalingen langt ud over fem år.

Førende producenter af dobbeltspindel-bearbejdningscentre

Adskillige maskinværktøjsbyggere har etableret et stærkt omdømme på markedet for bearbejdningscentre med dobbelt spindel, hver med forskellige styrker med hensyn til konfigurationsmuligheder, præcisionsniveauer og målindustrier. Når du vurderer leverandører, skal du ikke kun overveje maskinspecifikationerne, men også tilgængeligheden af ​​applikationsteknisk support, reservedele og lokal service.

• Chiron Group (Tyskland): Specialiseret i højhastigheds-dobbelt-spindle vertikale bearbejdningscentre med faste og variable stigningskonfigurationer, som er meget udbredt i bilindustrien og medicinske applikationer. Kendt for meget hurtige værktøjsskiftetider og høj præcision.
• Mazak (Japan/USA): Tilbyder dobbeltspindelkonfigurationer på tværs af sine VARIAXIS- og HCN-serier med stærk multi-kanal CNC-kapacitet og palleautomatiseringsmuligheder for fleksible produktionssystemer.
• Makino (Japan): A-seriens horisontale bearbejdningscentre med dobbeltspindel-optioner er benchmark-maskiner til bearbejdning af motordrevne motorer, kendt for stivhed, termisk stabilitet og præcision.
• Grob Systems (Tyskland/USA): Producerer højt specialiserede dobbeltspindlede 4- og 5-aksede bearbejdningscentre til drivaggregater og strukturelle rumfartskomponenter med dyb integration i automatiserede overførselsledningssystemer.
• Brother Industries (Japan): Speedio-seriens dobbeltspindlede anboringscentre og kompakte VMC'er er populære til højhastigheds-bearbejdning af små dele inden for elektronik og præcisionskomponentfremstilling.
• Doosan (Sydkorea): Tilbyder horisontale bearbejdningscentre med dobbelt spindel i DNM- og DCM-serien, hvilket giver en omkostningskonkurrencedygtig mulighed for mellemstore biler og generelle industrielle applikationer.
