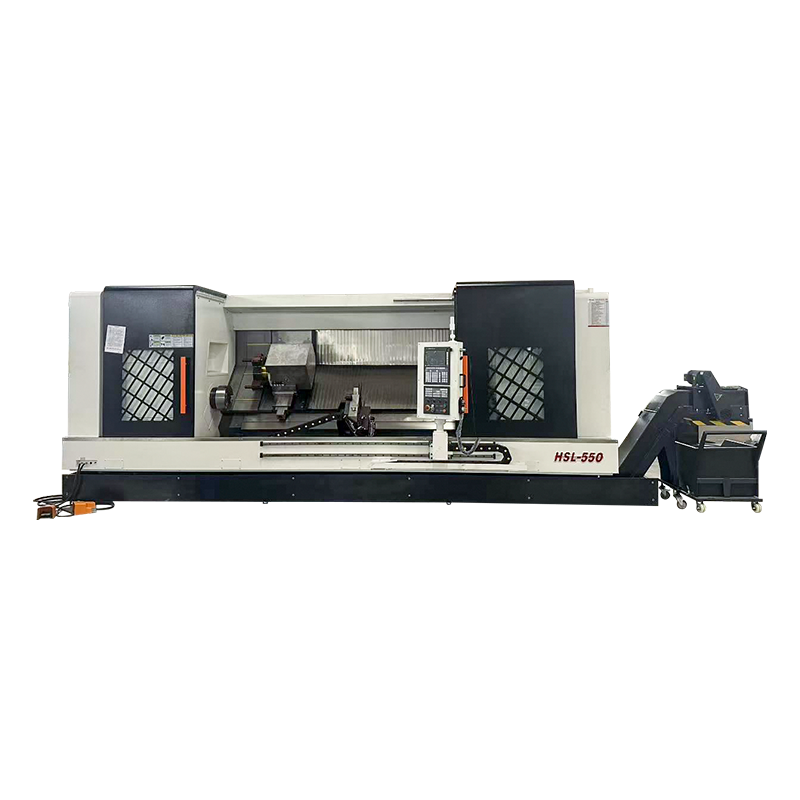

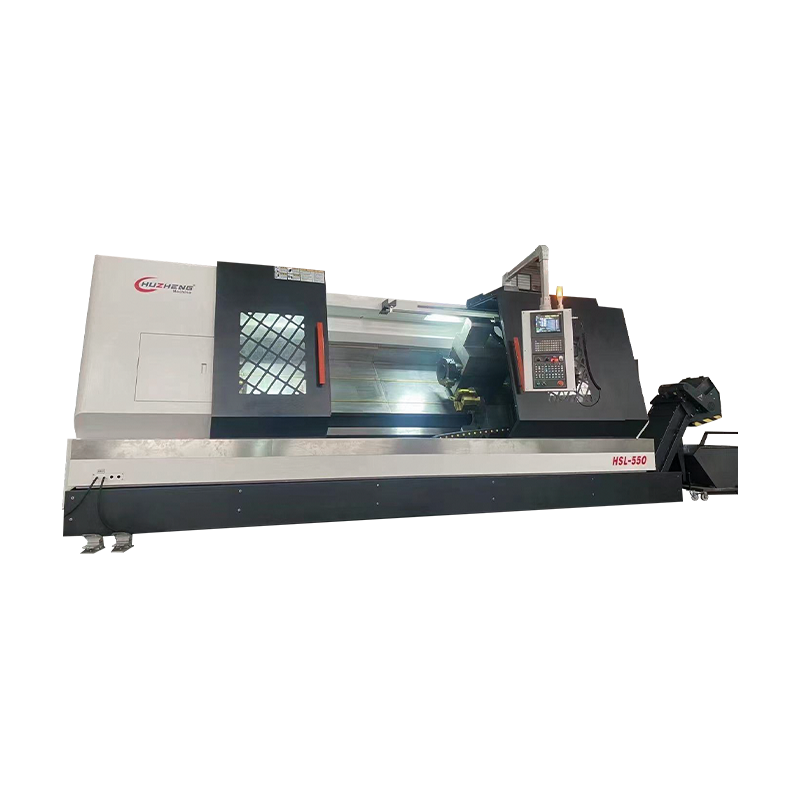

HSL-serien - Heavy-Duty Dual-Spindle Dreje- og Fræsemaskine

Hvad "Heavy-Duty" virkelig betyder i CNC-skæring

På rigtige værksteder handler "heavy-duty" mindre om brochurevægt og mere om, hvorvidt maskinen kan holde geometri, når du skubber spånbelastning. En praktisk regel: stivhed viser sig som stabil spindelbelastning, ensartet overfladefinish og repeterbare dimensioner under de samme skæreparametre. Hvis dine dele begynder at drive efter et par timer, er den begrænsende faktor som regel struktur, styrebanestøtte eller termisk adfærd – ikke værktøjsbanen.

Stivhedsindikatorer købere kan verificere

• Klip den samme funktion i begyndelsen og slutningen af et skift; sammenligne størrelsesdrift (termisk struktur).
• Lyt efter chatten begynder, når foderet stiger – tidlig chatter indikerer ofte svag løkkestivhed.
• Tjek aksevendingsmærker på lige vægge - slør/servojustering og føringsveje vises her.
• Mål fladhed efter kraftig belægning; strukturel genopretning betyder lige så meget som spindelkraft.

Fra vores side holder vi kvalitetskontrol stram fra støbning til montering, fordi "heavy-duty" løftet kun er reelt, når hele stivhedskæden er konsistent.

Spindelkraft vs. drejningsmoment: Hvor skærekapaciteten kommer fra

Mange købere sammenligner kun peak kW af Kraftig skærende CNC-værktøjsmaskine , men kraftig skæring afhænger af drejningsmoment ved det omdrejningstal, du faktisk bruger . Skrubning af stål ved lavt til middel omdrejningstal kræver drejningsmoment; efterbehandling i høj hastighed kræver kraft og balance. Hvis du kører store planfræsere eller dybe slidser, så spørg efter drejningsmomentkurven eller i det mindste det nominelle drejningsmomentbånd.

Hurtig matchende vejledning

Føringsveje og slibning: Hvorfor "Smooth Motion" påvirker nøjagtigheden

Skærestabilitet afhænger af bevægelseskvaliteten. Selv med gode servoer påvirker styrebanens rethed, forspændingskonsistens og kontaktgeometri vibrationer og konturfejl. Det er grunden til, at faciliteter som overfladeslibere og føringsslibemaskiner betyder noget: de tillader strammere kontrol af glide-/rullegrænsefladen, hvor nøjagtigheden faktisk lever.

Almindelige symptomer og hvad de normalt indikerer

• Bølget finish på flade: resonans ujævn friktion eller utilstrækkelig dæmpning.
• Hjørnebuler i konturerne: accelerationsgrænser, servofølgefejl eller stick-slip.
• Størrelsesvariation mellem akser: uoverensstemmelse med føringsgeometri eller problemer med justering af kugleskruer.
• Periodiske mærker: fejl på boldskruen, koderopløsningseffekter eller mekanisk udløb.

I vores produktionslinje fortsætter vi med at slibe og samle i den samme kvalitetsløkke, så bevægelsesjævnheden forbliver ensartet fra den ene maskine til den næste.

Dreje-fræsning komposit: Hvor den reelle effektivitet kommer fra

Dreje-fræsning komposit er ikke bare "flere funktioner". Effektiviteten kommer fra reduktion af genspænding og nulpunktsoverførsel. Hver gang du flytter en del til en anden opsætning, tilføjer du stack-up fejl, håndteringstid og risiko for skrot. Med sammensat bearbejdning er målet en fastspænding, komplet bearbejdning — Især værdifuld for dele med koaksialitet, koncentricitet og positionstolerancer.

Når kompositbearbejdning er mest værdifuld

• Dele, der kræver tæt koncentricitet mellem drejede OD/ID og fræsede funktioner.
• Komponenter med vinklede huller eller kilespor, der skal referere til et drejedatum.
• High-mix job, hvor opsætningstiden dominerer skæretiden.
• Tyndvæggede dele, der deformeres, når de afspændes og genspændes.

Vi investerer alle R&D-ressourcer i sammensat teknologi, fordi iterationshastigheden betyder noget: Hurtigere opgraderinger oversættes til reelle cyklustidsbesparelser på dit værksted.

Workholding Strategi: The Hidden Cost Driver

Mange "kapacitets"-problemer er faktisk problemer med arbejdet. Hvis en del bevæger sig under belastning, reducerer du foderet, tilføjer fjedergennemløb eller accepterer skrot – ingen af ​​dem vises i maskinspecifikationerne. A Kraftig skærende CNC-værktøjsmaskine fungerer bedst, når fikstursløjfens stivhed matcher maskinens løkkestivhed.

Praktisk kontrol før du giver maskinen skylden

1. Marker delen og armaturet, kør et skrubpas, og kontroller derefter ethvert skift ved vidnemærkerne.
2. Mål delforvrængning efter afspænding; deformation indikerer problemer med spændestrategi.
3. Reducer udhæng og øg støttepunkter; stivhed skalerer kraftigt med gearing.
4. Kontroller kæbe-/fixturkontaktområdet; små kontaktpletter koncentrerer stress og glider.

Hvis du deler dine typiske deltegninger og måltolerancer, anbefaler jeg normalt opspændingskoncepter, der gør tung skæring forudsigelig i stedet for "skrøbelig".

Termisk styring: hvorfor nøjagtigheden afviger midt på skiftet

Termisk adfærd er en af de mest oversete faktorer ved kraftig skæring. Varme kommer fra spindellejer, motorer, skæreenergi, kølevæsketemperatur og omgivende variation. Resultatet er langsom geometriændring. Det, der betyder noget, er ikke "ingen varme", men forudsigelig, kompenserbar varme .

Hvad købere bør spørge om

• Opvarmningstid for at stabilisere nøgledimensioner under typisk RPM/belastning.
• Kølelayout (spindel, motorer, kugleskruer) og kølevæsketemperaturkontrol.
• Mulighed for termisk kompensation i CNC-systemet (hvis relevant).
• Gentagelighed efter overgange fra tomgang til skæring (almindeligt i jobbutikker).
