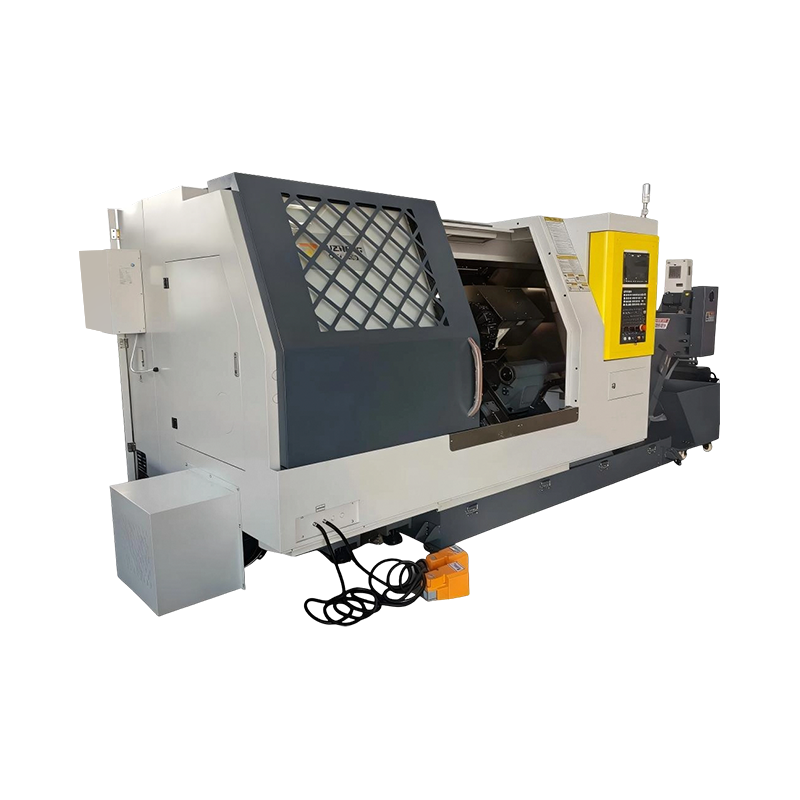

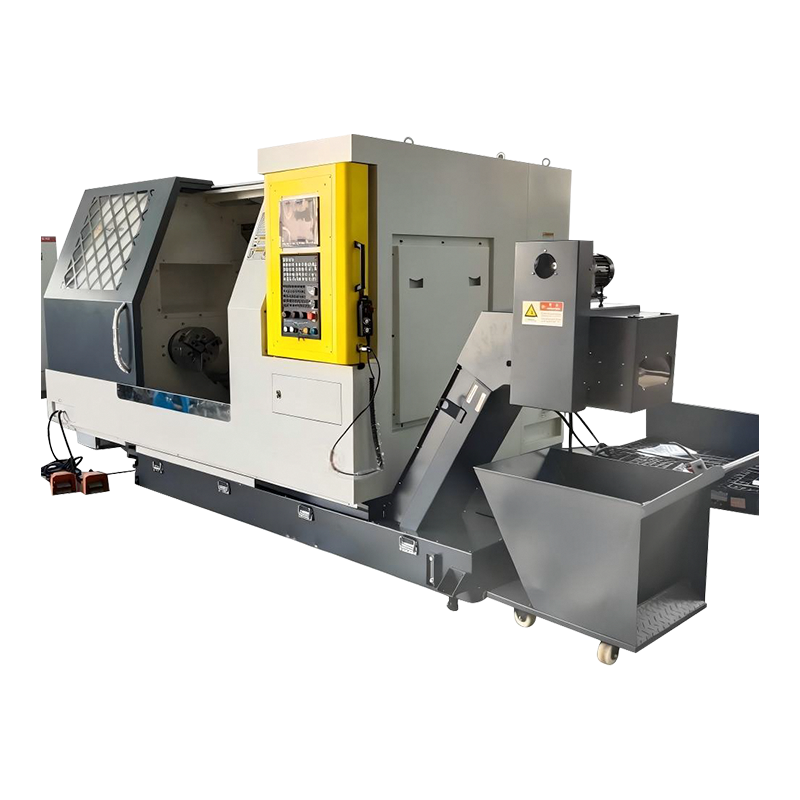

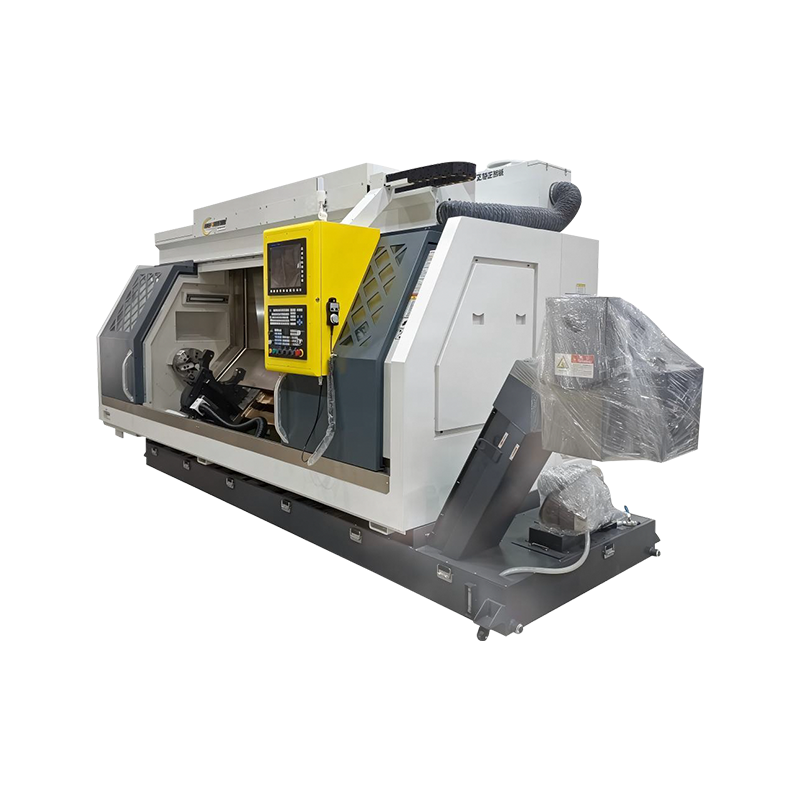

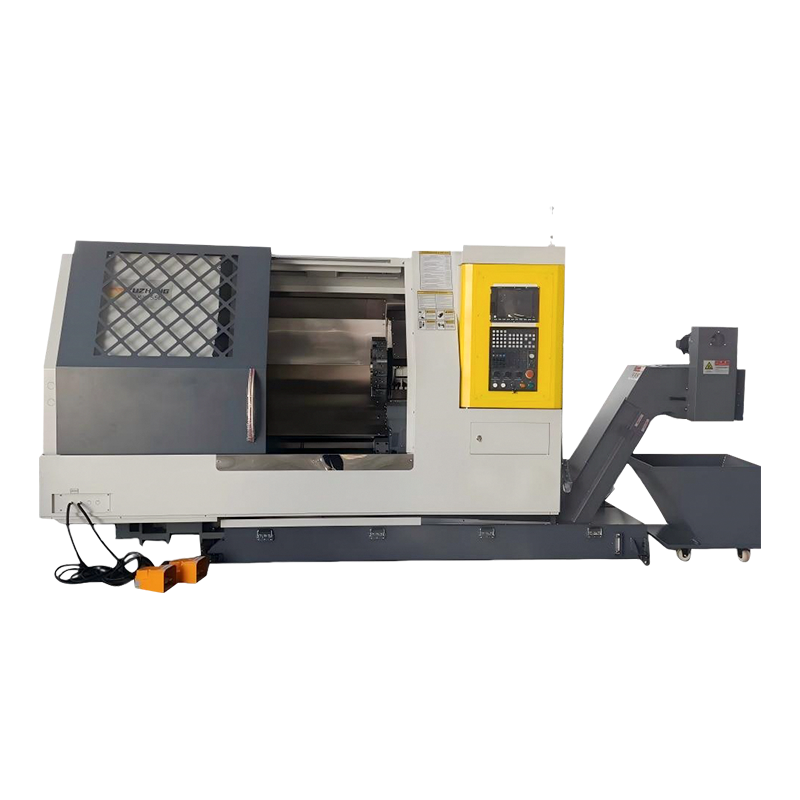

CKD-seriens standardmodel med dobbelt spindel dreje- og fræsemaskine

Grundintroduktion

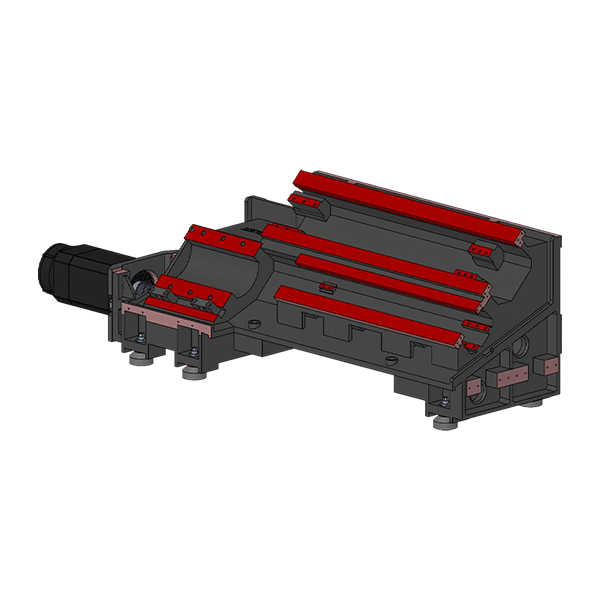

Vedtager en robust basisstruktur med høj stivhed og høj hårdhed.
Både Z-aksen og W-aksen har et hårdt skinnedesign. Basen er udstyret med en tæt og forstærket ribbestruktur, som bibeholder den optimale stivhed af underlaget og det skrå leje. Dette forbedrer effektivt arbejdsemnets belastningskapacitet og den dynamiske vandrette nøjagtighed af emnet.

Spindelhoved/momentværdi

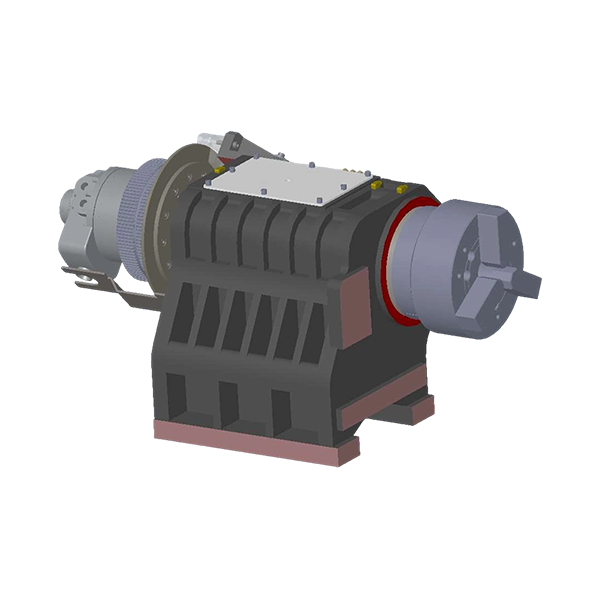

Højtydende mekanisk spindel
Hovedstammen har et integreret lukket design, som markant forbedrer den strukturelle stivhed. Dette design forhindrer effektivt virkningen af ​​resonans og termiske ændringer og forbedrer derved stivheden og stabiliteten af ​​skæreoperationer.

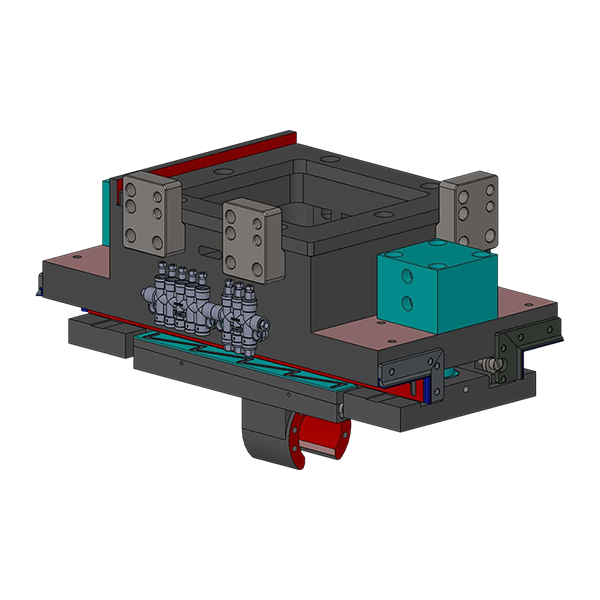

Sadel

·Y-aksen anvender et dobbelthærdet styrebanelayout, som øger den effektive spændvidde og giver optimal stivhed til skærefoder.
·Boden har et design med ekstra stort spændvidde, hvilket forbedrer effektiv støtte og stabilitet, når sadlens fremføringsakse bevæger sig til venstre og højre.
·Boden er udstyret med en statisk nøjagtighedsjusteringsanordning, som effektivt forbedrer sadlens nedbøjning og XZ-aksens torsionsdeformation forårsaget af det brede spænd af den hærdede føringsvej, hvilket sikrer optimal rethed for den interpolerede Y-aksebevægelse.

Kompensation for Y-akse

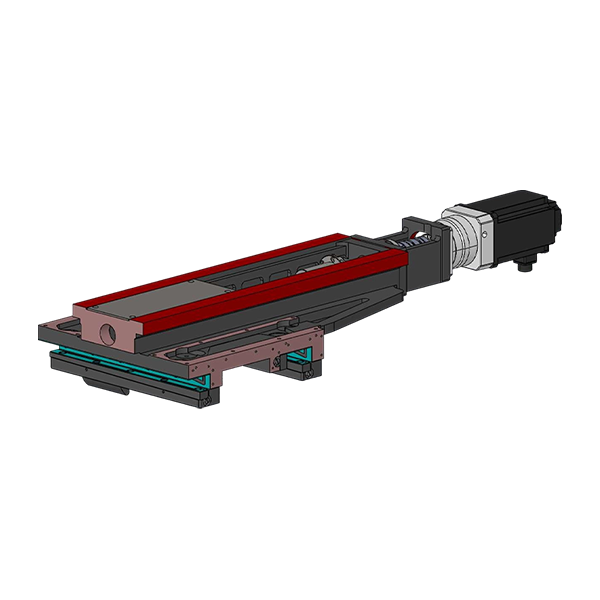

·X-aksen har en dobbelt-hård-skinne-konfiguration, som øger den effektive spændvidde og giver optimal stivhed til skærefoder.
·Den trekantede glidende base har en ekstra stor spændvidde i tværsnit, hvilket forbedrer den effektive støtte og stabilitet, når sadlens fødeakse bevæger sig op og ned.
·Sadlens statiske nøjagtighedsjusteringsanordning forbedrer effektivt vridningsdeformationen af ​​den øvre glidende base i XY aksial retning forårsaget af det brede spænd af den hårde skinne, hvilket sikrer optimal bevægelsesrethed for den kompenserede Y-akse.

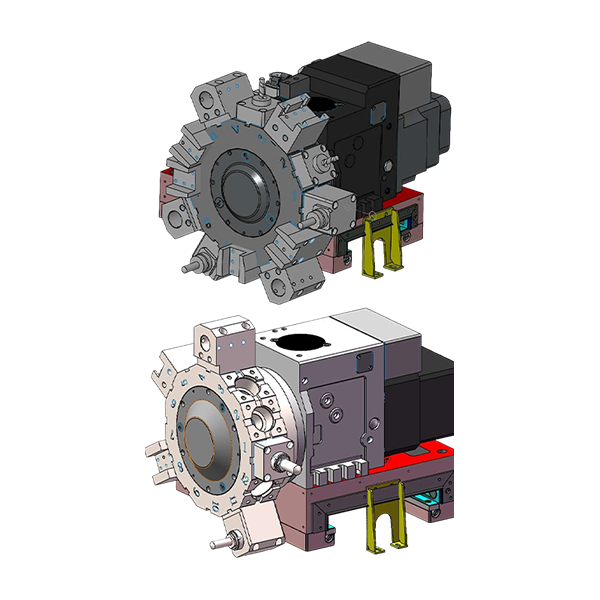

Power Turret

CKD550

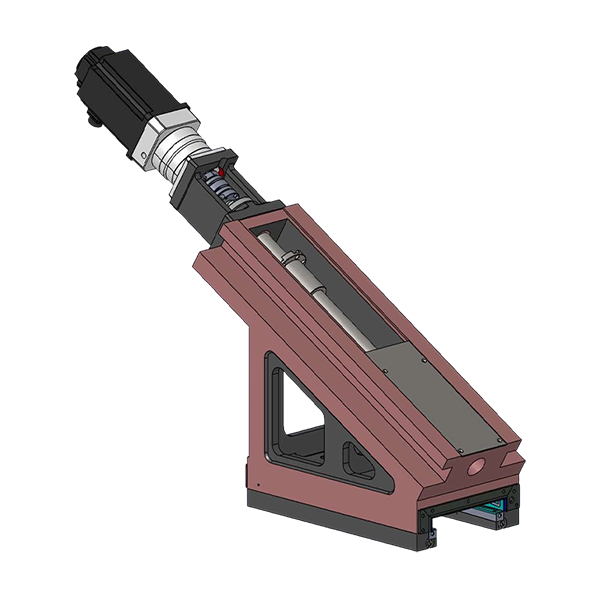

· Skinnedesignet med stort spænd på den øvre slæde øger skærestivheden og forbedrer stabiliteten markant.
· Revolverens rotation styres af en servomotor, hvilket muliggør hurtigt og pålideligt valg af værktøj. Den anvender et BMT55-tårn med 12-stationsdesign, som forbedrer Y-akse interpolationsmaskinens kraftige fræseydelse.
CKD750
· Skinnedesignet med stort spænd på den øvre slæde øger skærestivheden og forbedrer stabiliteten markant.
· Revolverens rotation styres af en servomotor, hvilket muliggør hurtigt og pålideligt valg af værktøj. Den anvender et BMT65-tårn med 12-stationsdesign, som forbedrer Y-akse-interpolationsmaskinens kraftige fræseydelse.

tailstock

W-aksen anvender et dobbelt hærdet føringsbanelayout, som øger det effektive spænd og giver optimal foderstivhed.

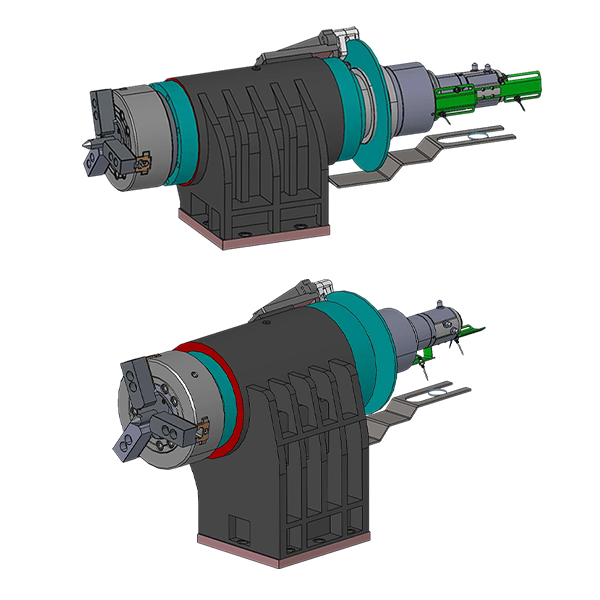

Elektrisk spindel

CKD550
·W-aksens underspindel er en elektrisk spindel med en effekt på 235Nm, der effektivt forbedrer den synkrone rotation af hoved- og underspindelerne, hvilket giver optimal tilførselsstivhed.
· Chuck A2-6 (10 tommer), tre-kæbeklemme og udkasterstift dobbelt hydraulisk drev, praktisk til arbejdsemner, der kræver dele af udkasterstifttypen.

CKD750
·W-aksens underspindel er en elektrisk spindel med et drejningsmoment på 350Nm, hvilket effektivt forbedrer den synkrone rotation af hoved- og underspindelerne, hvilket giver optimal tilførselsstivhed.
· Chuck A2-8 (12 tommer), tre-kæbeklemme og udkasterstift dobbelt hydraulisk drev, praktisk til arbejdsemner, der kræver dele af udkasterstifttypen.

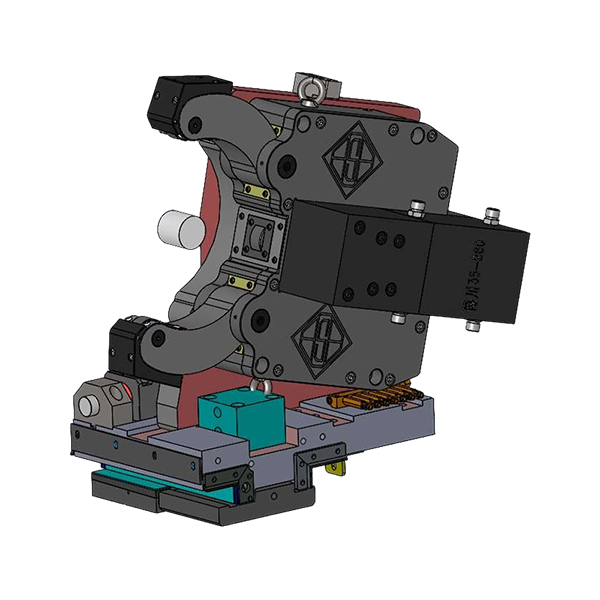

Center hvile

W-aksens midterstøtte følger Z-aksens saddel, hvilket effektivt forbedrer den synkrone rotation af emner på hoved- og underspindelerne.
